产品介绍

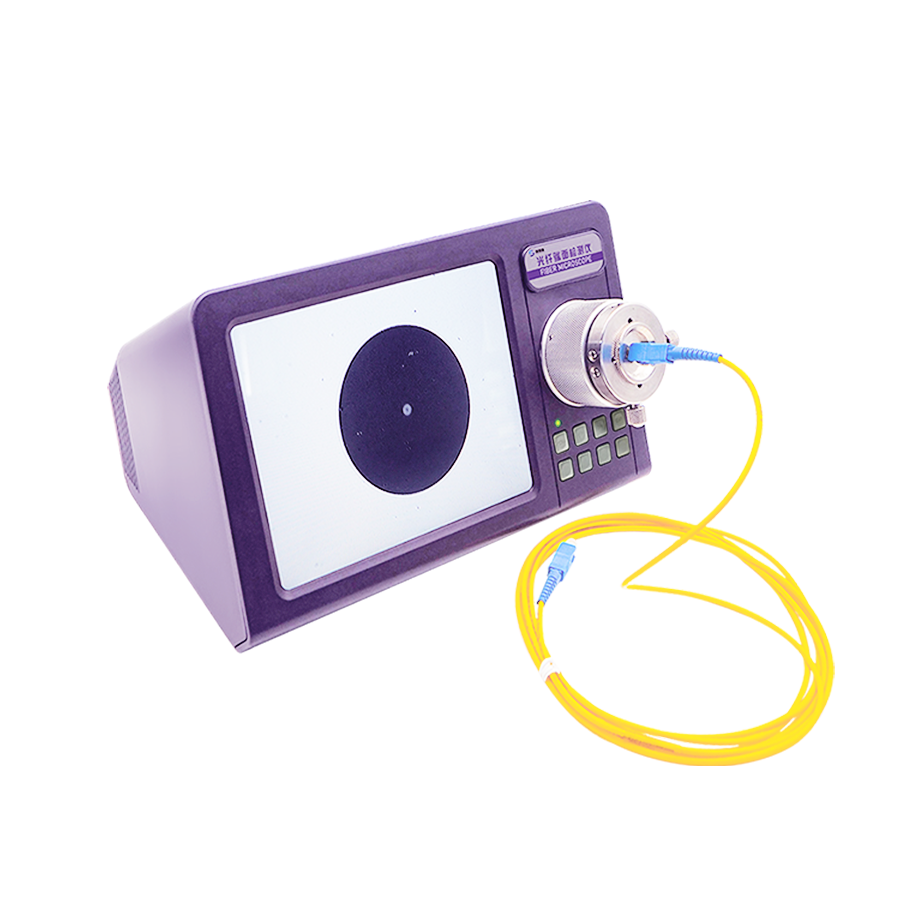

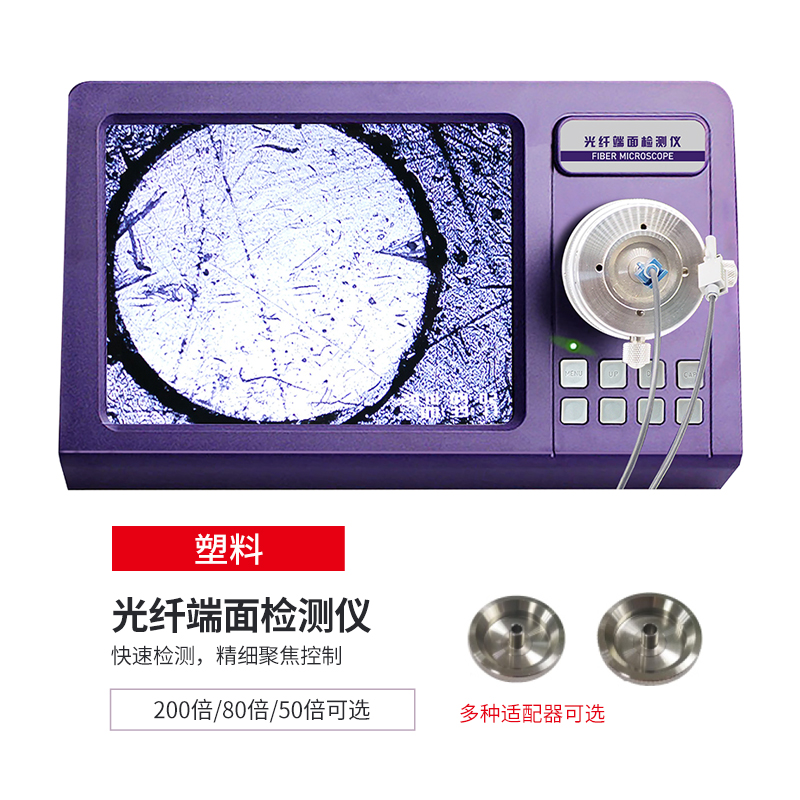

SIMINSPECTOR M10系列一体式光纤端面检测仪，是我司根据市场客户的需求，开发的一整套用来检测光纤类产品端面的一系列设备，可以检测单芯多芯插芯，普通2.5/1.25插芯系列，MPO/MTP系列，光模块，MPO TOSA/ROSA组件，SMA-905,D80,集束光纤 FA系列，塑料光纤系列等产品，有50X/80X /100X/150X/200X/400X等多种放大倍数可选，是生产厂商器件检测、科研机构研究开发和工程施工维护的理想检测设备。
特征
■ 显示清晰：使用超清光学物镜，高清图像传感器，高分辨率显示液晶，让端面的各种脏污和划痕显示一面了然。
■ 操作简单：易于调节的的调焦系统，使用简单方便，能快速找到图像，也便于各种测试接口的更换。
■ 一体设计：一体化机身设计，节省空间使用方便，全塑料外壳，防止外界电磁干扰和振动 。
■ 稳定调焦：XY轴设计让图像方便调节居中，内置工业轴承，测试图像更稳定，不晃动，也能测试多芯产品。
■ 图像存储：测试图像可以保存，便于分析图像质量。（注：本公司出厂端检仪默认不含拍照功能，如需功能请提前告知）
■ 外接设备：可配置外接测试手柄，在一体机上显示，也可将图像输出到其他显示设备上。（注：本公司出厂端检仪默认不含此功能，如需功能请提前告知）
技术参数
| 型号 | SIMINSPECTOR M10 |
| 放大倍数 | 50倍/80倍/200倍/400倍可选 |
| X/Y轴调节 | X轴可调范围4.5MM/Y轴可调范围4.5MM |
| 图像传感器 | CCD 1/3″420线 |
| 图像信号 | PAL制式CVBS模拟信号 |
| 图像输出端口 | RCA |
| 图像输入端口 | RCA/USB(匹配我司手持式端检仪信号输入) |
| 调节方式 | 手动 |
| 图像存储 | 支持SD卡插入 |
| 功耗大小 | 6W |
| 工作温度 | 0℃~+50℃ |
| 储存温度 | -20℃~+55℃ |
| 显示屏 | 8寸(4:3)TFT 800*600 PIX |
| 供电电源 | DC 12V电源适配器 |
| 体积 | 288MM*230MM*190MM |
| 重量 | 4kg |
| 型号 | 适用适配器 | 放大倍数 | 供电电源 | 对焦方式 | 体积 | 重量 |

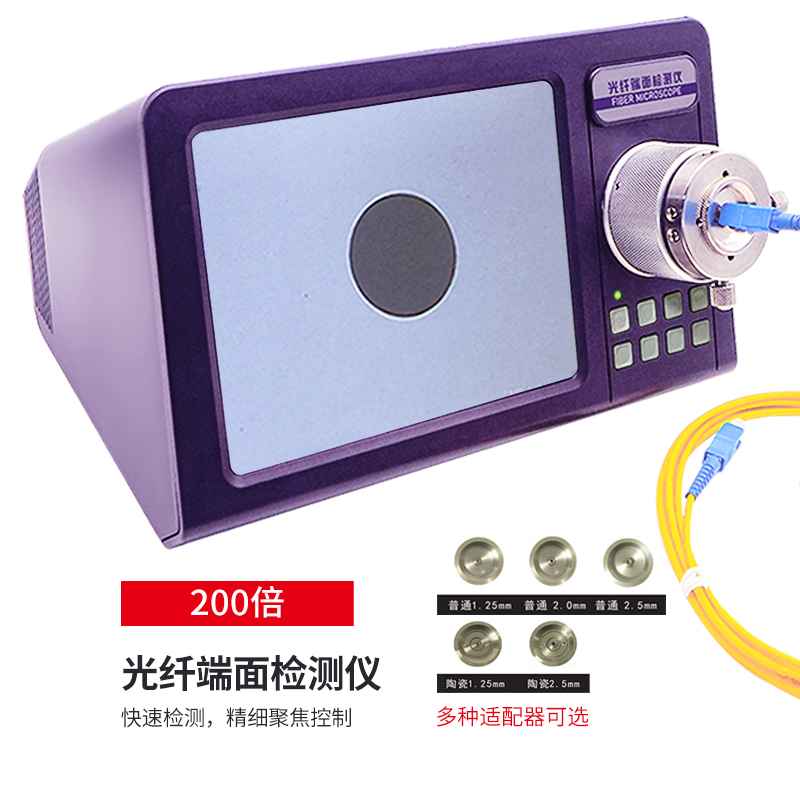

| 普通200X/400X端检仪 | 普通1.25mm；普通2.5mm 陶瓷1.25mm；陶瓷2.5mm |
50X/80X/100X/150X/200/400X | 12V | 手动 | 270mm*190mm*155mm | 3KG |

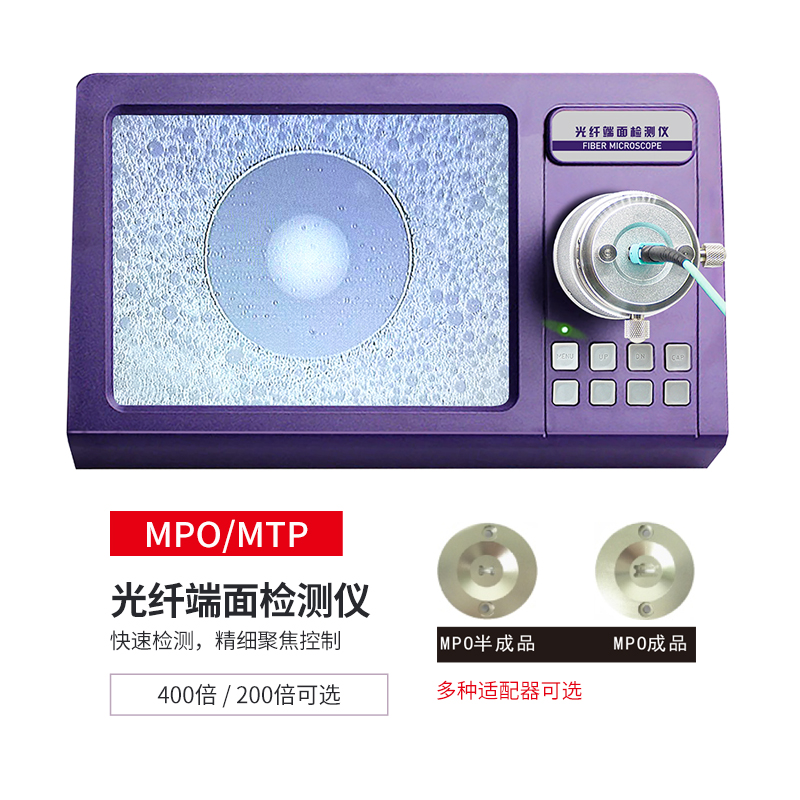

| MPO端检仪 | MPO半成品；MPO成品 1.25mmm；2.5mm |
50X/ 80X/ 200X /400X | 12V | 手动 | 270mm*190mm*155mm | 3KG |

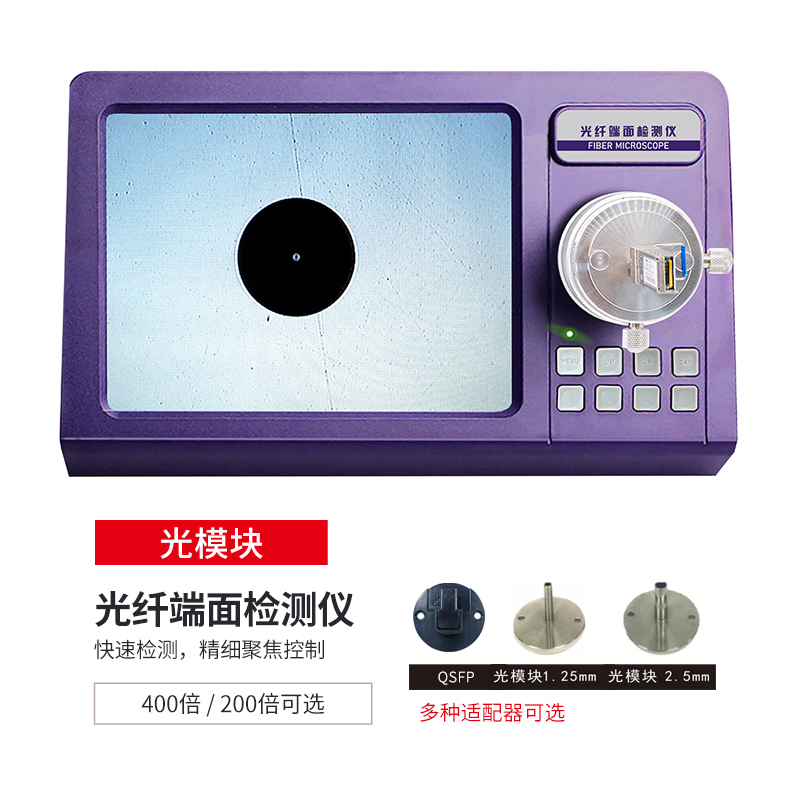

| 光模块端检仪 | 光模块1.25mm；光模块2.5mm
普通1.25mm；普通2.5mm |
200X | 12V | 手动 | 270mm*190mm*155mm | 3KG |
| 塑料光纤端检仪 | 3.8mm；2.5mm | 50X/ 80X/ 150X /200X | 12V | 手动 | 270mm*190mm*155mm | 3KG |

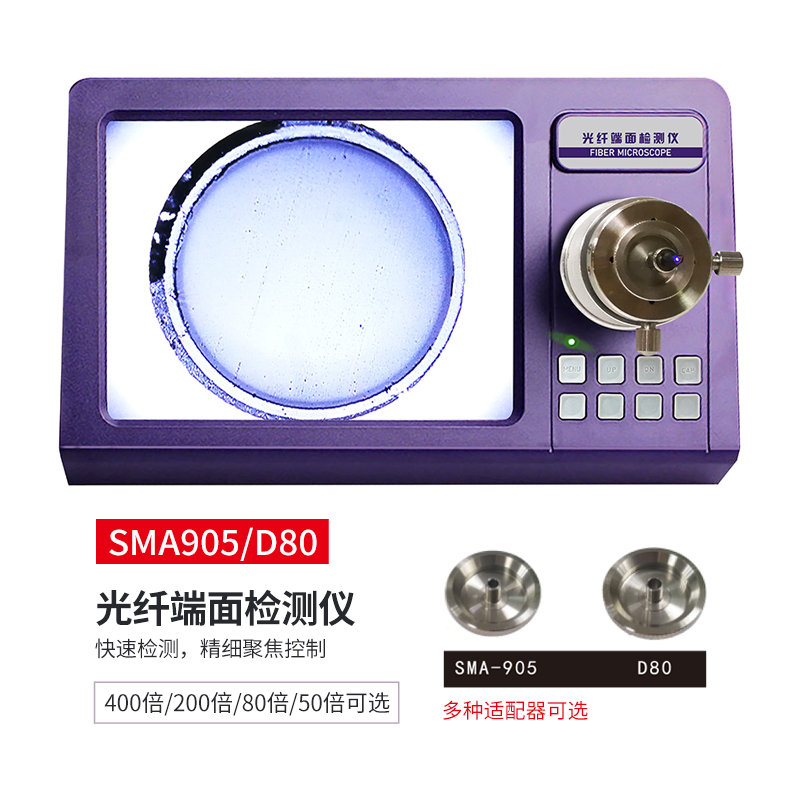

| SMA-905端检仪 | 3.175mm；普通1.25mm；普通2.5mm | 50X/ 80X/ 150X/ 200X/400X | 12V | 手动 | 270mm*190mm*155mm | 3KG |

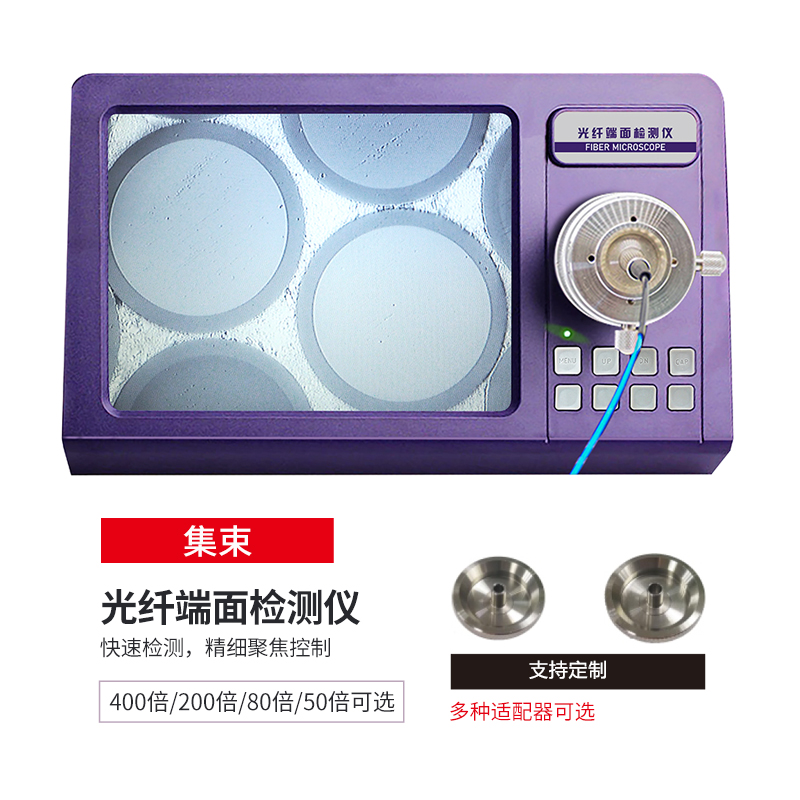

| 集束光纤端检仪 | 3.175mm； 3.8mm；普通2.5mm；陶瓷2.5mm | 50X /80X /200X | 12V | 手动 | 270mm*190mm*155mm | 3KG |

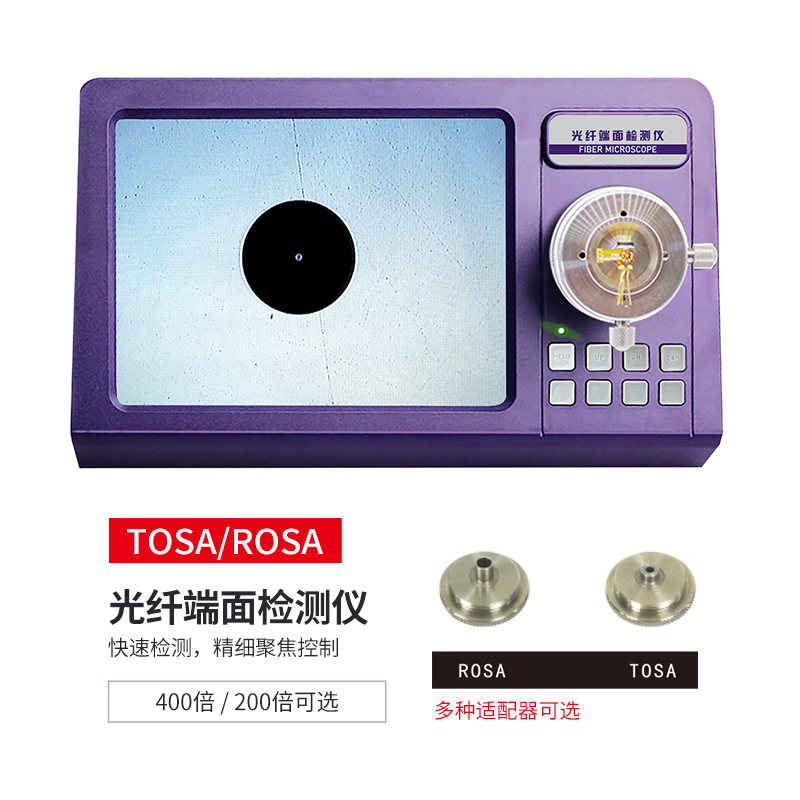

| TOSA/ROSA端检仪 | TOSA；ROSA | 200X /400X | 12V | 手动 | 270mm*190mm*155mm | 3KG |

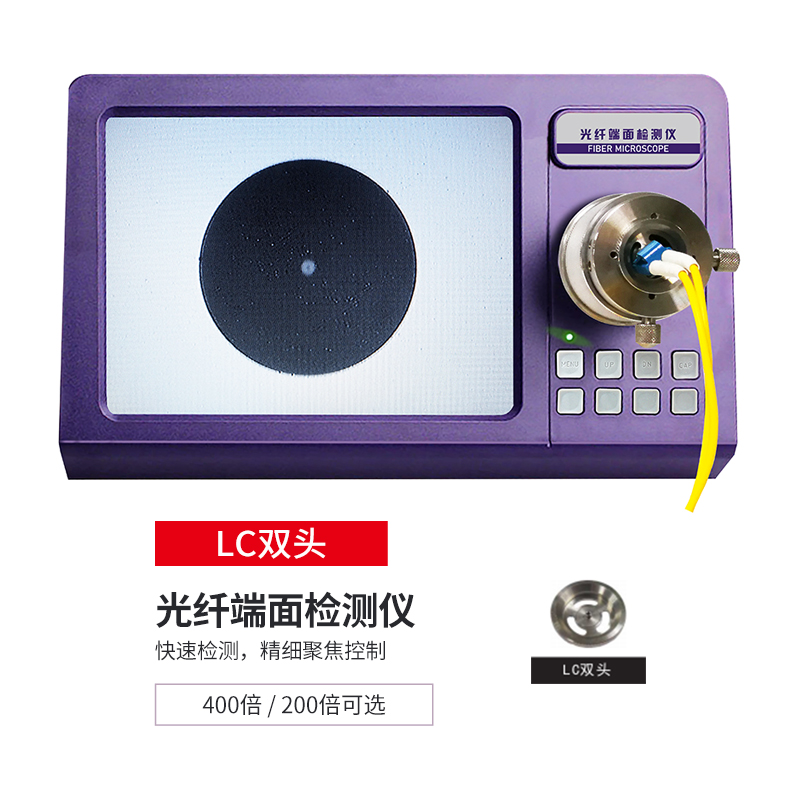

| LC双头端检仪 | LC双头适配器；普通1.25mm；普通2.5mm | 200X /400X | 12V | 手动 | 270mm*190mm*155mm | 3KG |
