产品介绍

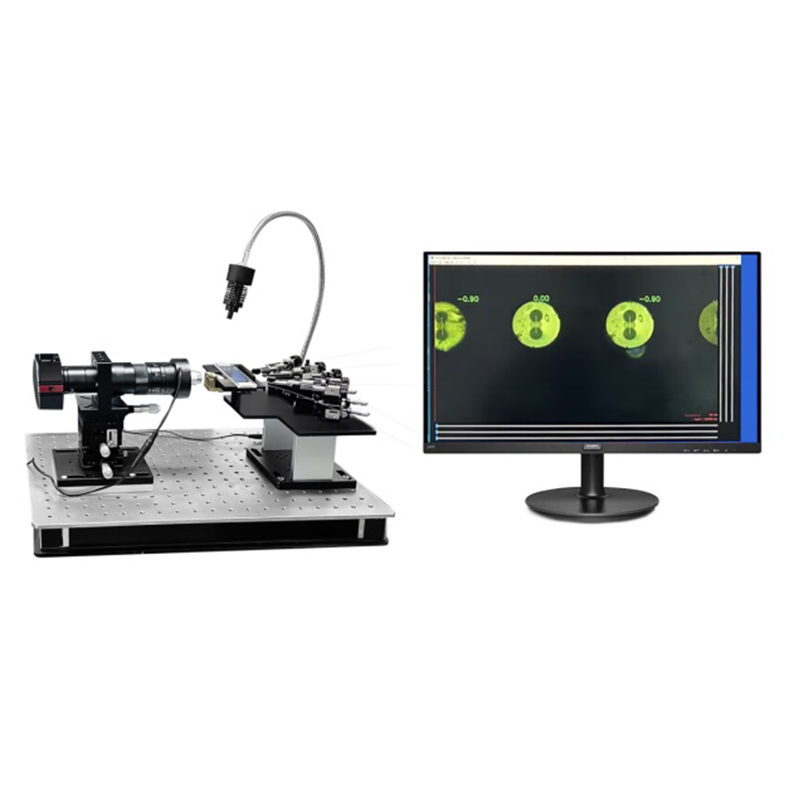

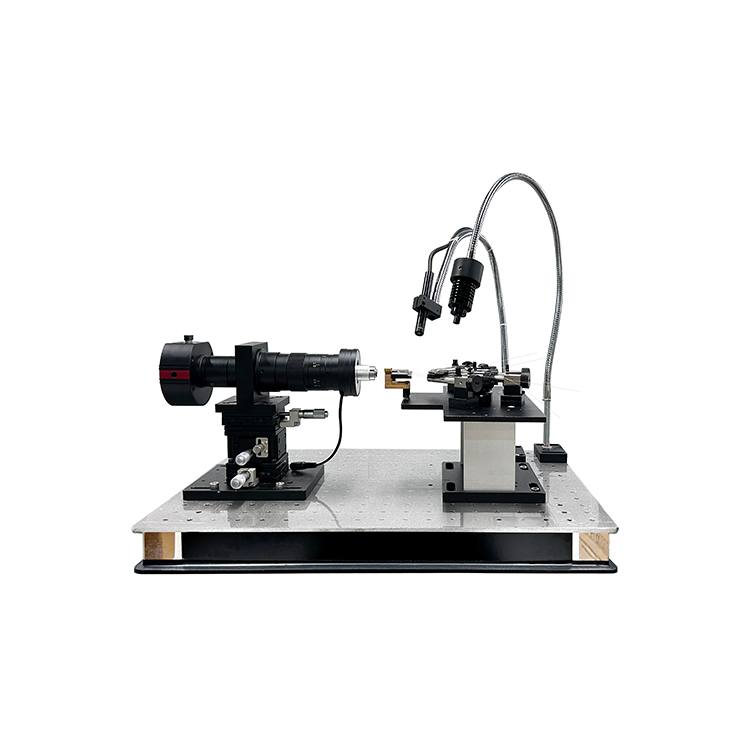

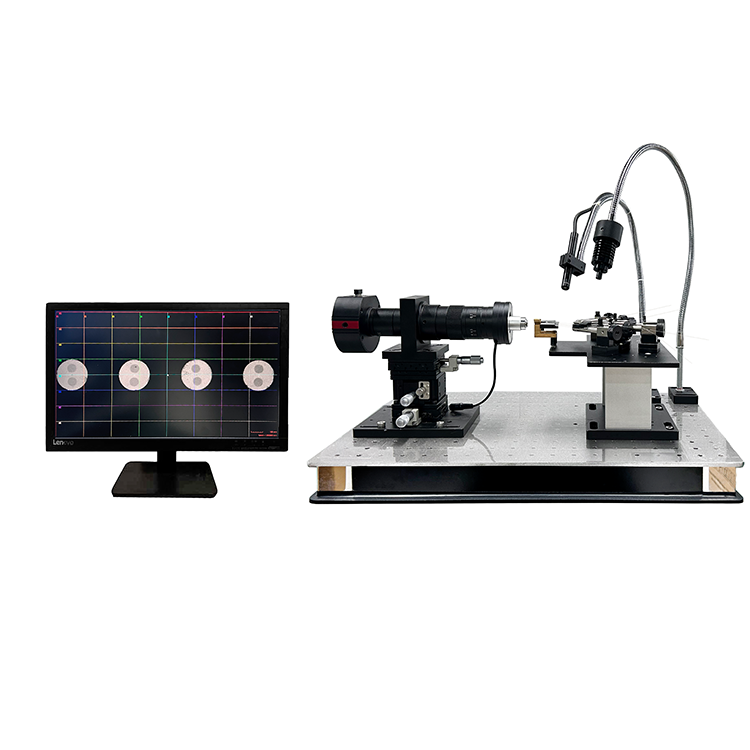

SIMINSPECTOR M50 MT/FA保偏光纤对轴工装是一种专门用于实现MT/FA保偏光纤精准对轴的工具设备。
采用了先进的技术和精密的设计，能够有效地解决MT/FA保偏光纤在连接过程中的对轴难题。通过高精度的调节装置和定位系统，配合优秀的图像识别算法，可确保光纤的轴心精准对齐，有效控制对轴角度小于±1.5度，从而实现高质量的光信号传输。
MT/FA保偏光纤对轴工装的操作极其简便。配备了直观易懂的操作界面和简洁明了的控制按钮，操作人员无需具备深厚的专业知识和丰富的经验，只需经过简单的培训，就能迅速掌握其操作要领。工装的调节机制设计巧妙，通过简单的旋转、对轴等动作，即可实现对MT/FA保偏光纤的精细对轴调整。
在光通信领域，MT/FA保偏光纤对轴工装发挥着至关重要的作用，是保障光网络稳定运行的重要工具之一。
特征
■ 12轴调节架精准控制，微调精度±1.5度
■ 内外置光源保证保偏光纤的端面成像清晰
■ 专用于MT/FA保偏光纤，高效对轴，在线加热固化或UV固化

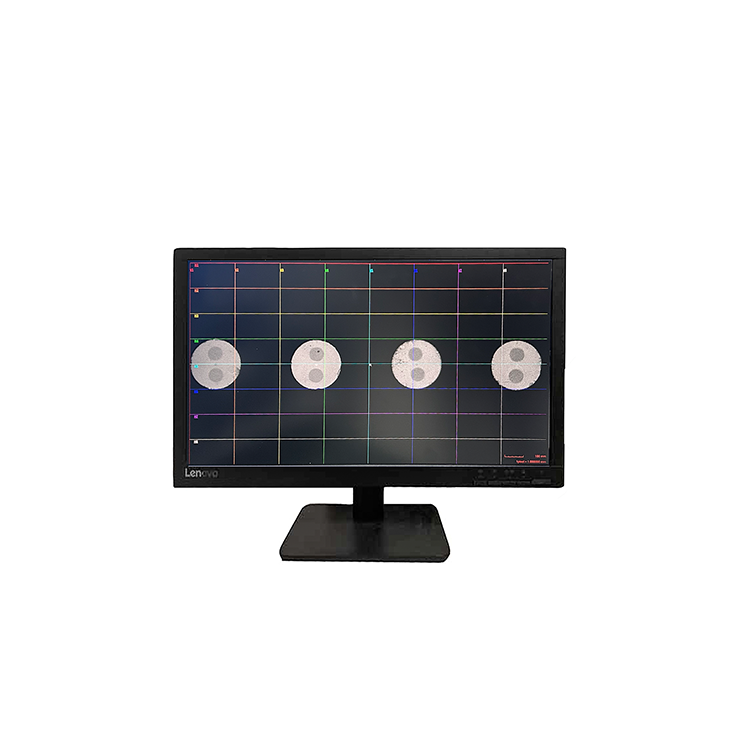

■ 配套软件可实时精准测量猫眼角度，有效控制对轴角度小于±1.5度
■ 高清相机成像100-800倍放大
■ 猫眼对轴完成后，可直接在光纤插芯或毛细管内加热固化光纤
技术参数
| 固化方式 | 加热固化或UV固化 | 适用插芯 | MT、mini MT插芯、玻璃毛细管定位件 |
| 加热时间 | 4~6分钟 | 加热温度 | 45~120℃可调 |
| 对轴旋转角度 | 0~360°可调 | 加热功率 | 200W、220V、50Hz |
| 成像系统 | 高清CCD | 对轴旋转器数量 | 12个 |
| 显示屏 | 可选 | 照明光源 | 内置光圈和外置点光源 |
产品配置
| 序号 | 描述 | 数量 |
| 1 | 光学平台 | 1个 |
| 2 | 电脑主机 | 1台 |
| 3 | 电脑显示器 | 1台 |
| 4 | 镜筒+镜筒光源+调节电源（套） | 2套 |
| 5 | 高清CCD+USB线（套） | 2套 |
| 6 | 三维调节架 | 1套 |
| 7 | 12轴旋转工装 | 1套 |
| 8 | UV固化控制系统 | 1套 |
| 9 | 加热温控系统 | 1套 |
| 10 | 测试软件 | 1套 |
操作流程
1. 剥纤，纤芯长度22-30mm；
2.切割光纤: 使用光纤切割刀，纤芯留长12~15mm；
3.点胶: 插芯内注入适量353ND环氧胶；
4.固定插芯: 将插芯固定在定位件上，必要时用记号笔标示方向；
5.清洁纤芯: 用棉签清洁光纤芯前端，去除脏污，清晰可见能猫眼；
6.对轴: 转动对轴器，将熊猫眼置于正确的位置，水平或竖直；
7.固化 : 开启预固化开关，4~6分钟初步固化353ND胶；
8.组装: 将插芯组装为成品连接器，组装压接，固定尾套尾套；
