产品介绍
FiMAX-2435光纤综合测试仪是整合了光纤端面分析功能和光功率测量的一体化方案，是专业、多用途及紧凑型仪表的完美代表，适合在任何光纤网络中测量光功率和损耗的多种应用环境。

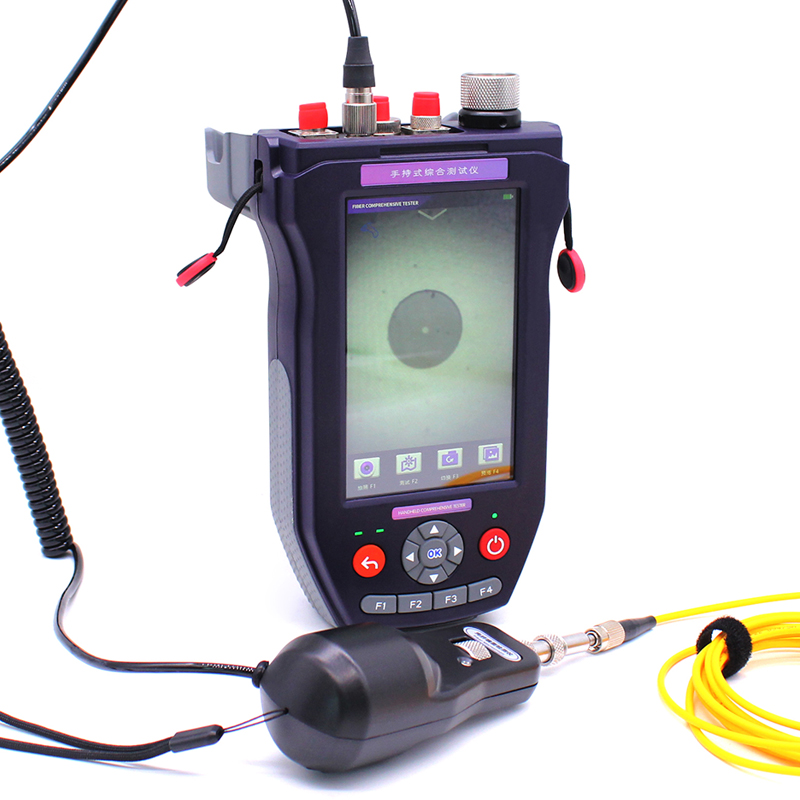

FiMAX-2435内置光纤端面检测仪，通过将图像放大200倍，可以清晰判断光纤端面的状况，如划痕和脏污。支持测试850/1300/1310/1490/1550/1625各波段功率，支持1310/1550nm双波长光源，650nm红光源。可设置阈值、插损测试、零点设置和功率显示，并生成测试报告，测试数据一目了然。

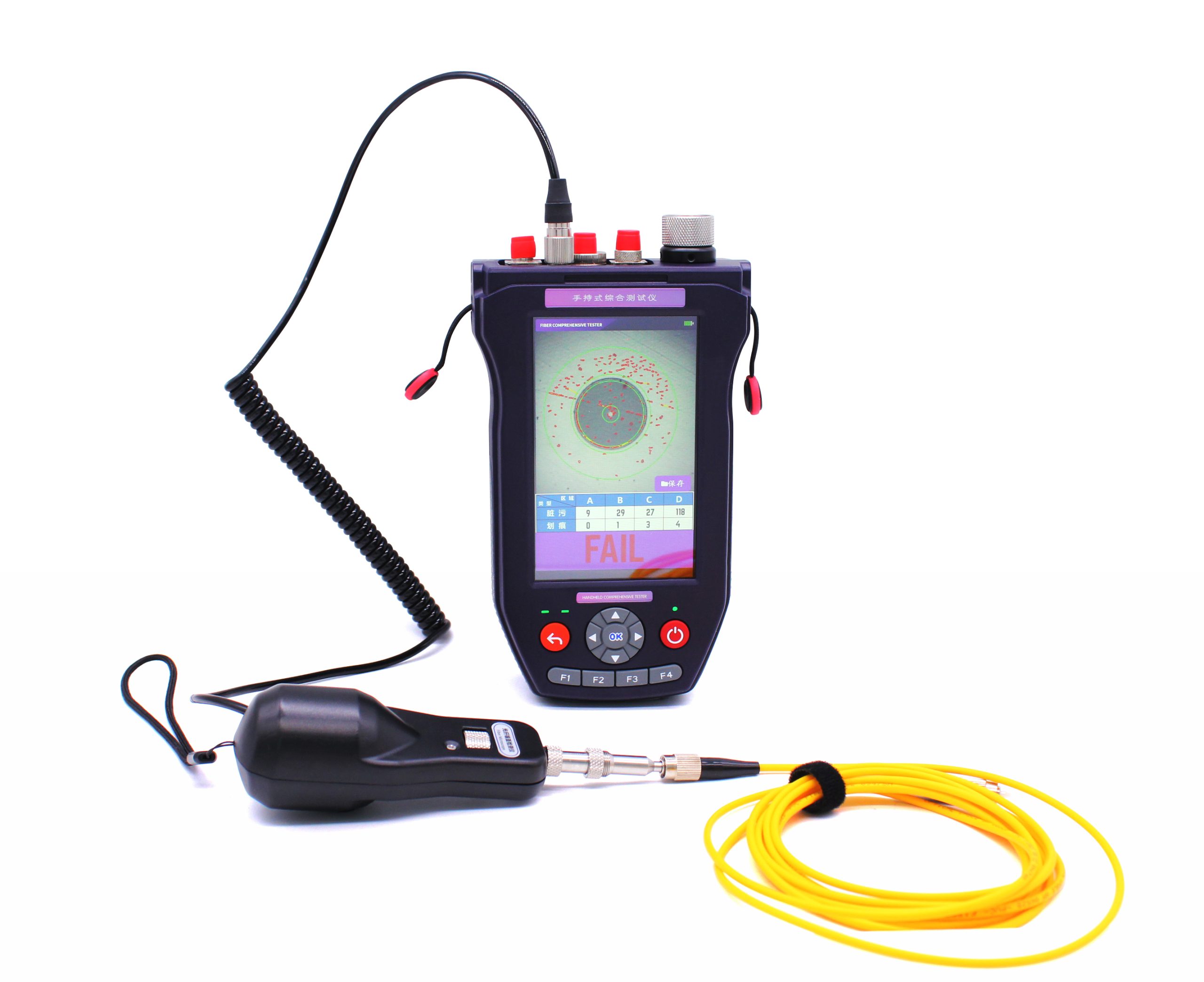

可在FiMAX-2435上扩展增加手持式光纤检查显微镜，用户可以检测光纤端面质量并自动判别“PASS/FAIL”，得到认证结果。
特征

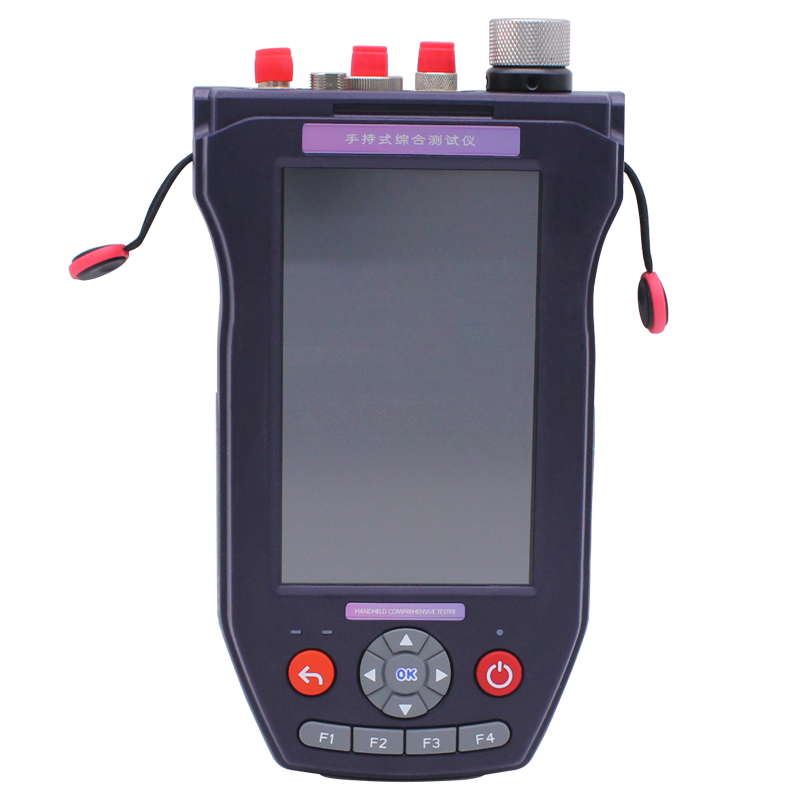

■ 配备5英寸彩色触摸屏的新式用户界面；
■ 内置跳线显微镜：通用φ2.5mm/通用φ1.25mm光纤接口适配器；
■ 内置OLS：850/1300nm、1310/1550nm、1310/1490nm任一双波段光源；
■ 内置OPM：850/1300/1310/1490/1550/1625nm各波段功率测试；
■ 内置VFL：650nm红光源，测试距离10km；

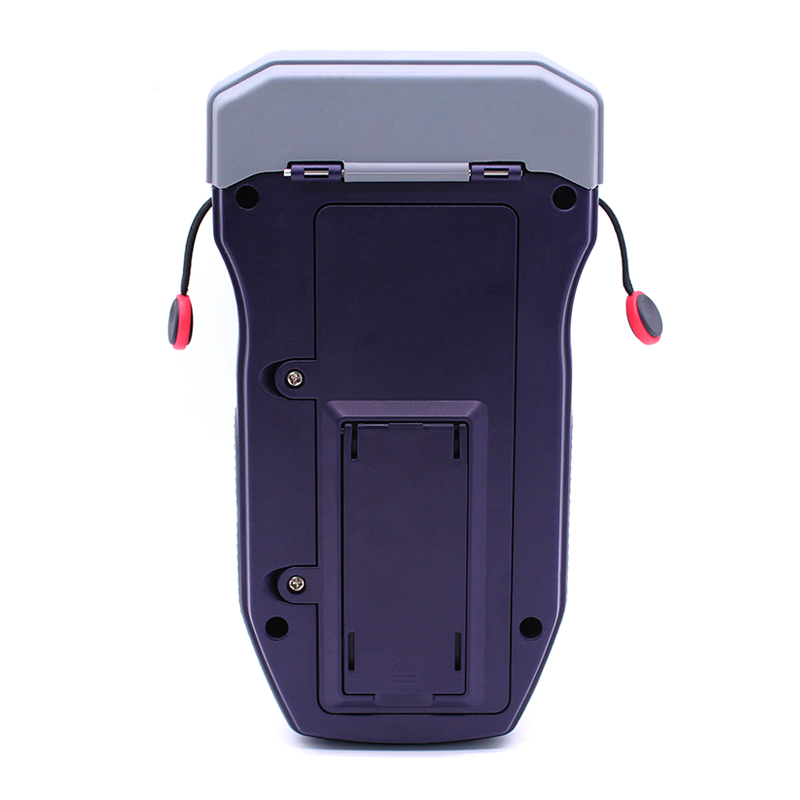

■ 内置4节18650锂电池，轻松使用一整天；
■ 可自动完成光纤检测和光学测试的“PASS/FAIL”分析；
■ 支持光纤检测和测试结果的内置存储及导出；
■ 轻松生成专业的光纤测试报告文件；
■ 可展外部探头式光纤显微镜，自动“PASS/FAIL”光纤检查分析；
技术参数
| 光纤端面测试 | |||
| 图像放大率 | 200X | 对焦方式 | 手动 |
| 视频信号格式 | PAL | 储存温度 | -20~50℃ |
| 功 耗 | 3W | 供电方式 | 5V2A，type-c接口 |
| 显示器 | 5″ TFT | 工作时间 | >8h |
| 储 存 | 可插U盘 | 电 池 | 四节18650/聚合物锂电池 |
| 显示分辨率 | 800*480 | 使用温度 | -10~50℃ |
| 接口类型 | 活动接口，FC/SC/ST/通用φ2.5mm/通用φ1.25mm等适配器 | 端面测试 | 支持内置和外置端面检测，一键切换 |
|
光源测试（OLS） |
|||
| 测试波长 | 1310/1550nm双波段 | 波段宽度 | -20dB < 0. 5 nm |
| 可选波长 | 850/1300nm、1310/1490nm | 输出功率稳定性
（1小时） |
<= +/- 0.2 dB |
| 波长精度 | +/- 10 nm | 输出功率 | >= 0.25mW |
| 光学输出接口 | FC/PC | 波段宽度 | -3dB < 1 nm |
|
红光测试（VFL） |
|||
| 工作波长 | 650±10nm | 通道数 | 单通道 |
| 最大输出光功率 | 10 mw | 连接器类型 | FC/PC |
|
功率测试（OPM） |
|||
| 测试波长 | 850/1300/1310/1490/1550/1625 | 测试范围 | +3～–70dBm/+26~-50dBm |
| 显示精度 | 0.01dB | 连接器类型 | 活动接口，FC/SC/ST/通用φ2.5mm/通用φ1.25mm等适配器 |
