产品介绍

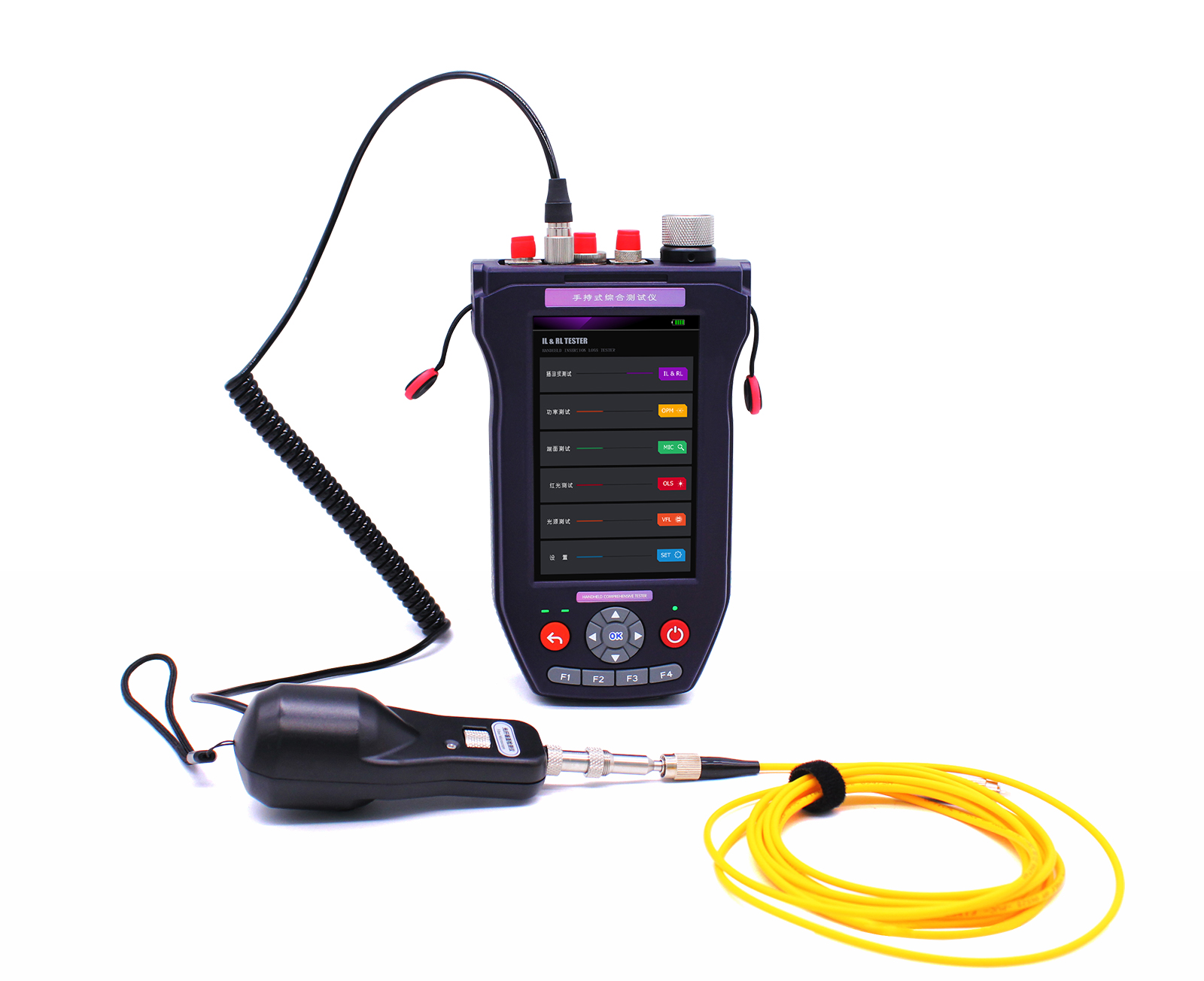

FiMAX 2436光回损综合测试仪是整合了光纤端面检测仪、光功率计、光源、红光源和连续回损测试功能，是一台多用途光纤测试仪。这台设计紧凑的光回损综合测试仪是理想的光纤回波损耗测试和光纤端面检查测试仪，是专业、多用途及紧凑型仪表的完美代表。
FiMAX 2436光回损综合测试仪适用于验证光纤的连通性，广泛应用于光纤光缆、光无源器件和光纤通信系统的插损和回损测试，是广大器件生产厂商、科研机构和运营商用于生产检测、研究开发和工程施工维护基本的测试仪器。
特征
■ 提供插损、回损、光源、光功率计、红光源等多种测量模式。
■ 内置跳线显微镜：通用φ2.5mm/通用φ1.25mm光纤接口适配器。
■ 内置OLS：850/1300nm、1310/1550nm、1310/1490nm任一双波段光源。
■ 内置OPM：850/1300/1310/1490/1550/1625nm各波段功率测试。
■ 内置VFL：650nm红光源，测试距离10km。
■ 内置4节18650锂电池，轻松使用一整天。
■ 可自动完成光纤检测和光学测试的“PASS/FAIL”分析。
■ 可扩展外部探头式光纤显微镜，自动“PASS/FAIL”光纤检查分析。
■ 支持光纤检测和测试结果的内置存储及导出。
■ 轻松生成专业的光纤测试报告文件。
技术参数
| 光纤端面测试 | |||
| 图像放大率 | 200X | 对焦方式 | 手动 |
| 视频信号格式 | PAL | 储存温度 | -20~50℃ |
| 功 耗 | 3W | 供电方式 | 5V2A，type-c接口 |
| 显示器 | 5″ TFT | 工作时间 | >8h |
| 储 存 | 可插U盘 | 电 池 | 四节18650/聚合物锂电池 |
| 显示分辨率 | 800*480 | 使用温度 | -10~50℃ |
| 接口类型 | 活动接口，FC/SC/ST/通用φ2.5mm/通用φ1.25mm等适配器 | 端面测试 | 支持内置和外置端面检测，一键切换 |
| 光源测试（OLS） | |||
| 测试波长 | 1310/1550nm双波段 | 波段宽度 | -20dB < 0. 5 nm |
| 可选波长 | 850/1300nm、1310/1490nm | 输出功率稳定性
（1小时） |
<= +/- 0.2 dB |
| 波长精度 | +/- 10 nm | 输出功率 | >= 0.25mW |
| 光学输出接口 | FC/PC | 波段宽度 | -3dB < 1 nm |
| 红光测试（VFL） | |||
| 工作波长 | 650±10nm | 通道数 | 单通道 |
| 最大输出光功率 | 10 mw | 连接器类型 | FC/PC |
| 功率测试（OPM） | |||
| 测试波长 | 850/1300/1310/1490/1550/1625 | 测试范围 | +3～–70dBm/+26~-50dBm |
| 显示精度 | 0.01dB | 连接器类型 | 活动接口，FC/SC/ST/通用φ2.5mm/通用φ1.25mm等适配器 |
| 光回波损耗测试（IL & RL） | |||
| 波长(nm) | 1310/1550（±10）（可选） | 输出功率(dBm ) | ≥-3 |
| 频率（HZ） | CW、270、1K、2K | 连接器类型 | FC/APC |
| 测试精度（dB）³ | ±0.5 | 功率稳定性(dB) ² | ≤±0.05(15 min @ 25℃) |
| 测试范围(dB) | 0～70 | 显示分辨率dB) | 0.01 |
