产品介绍

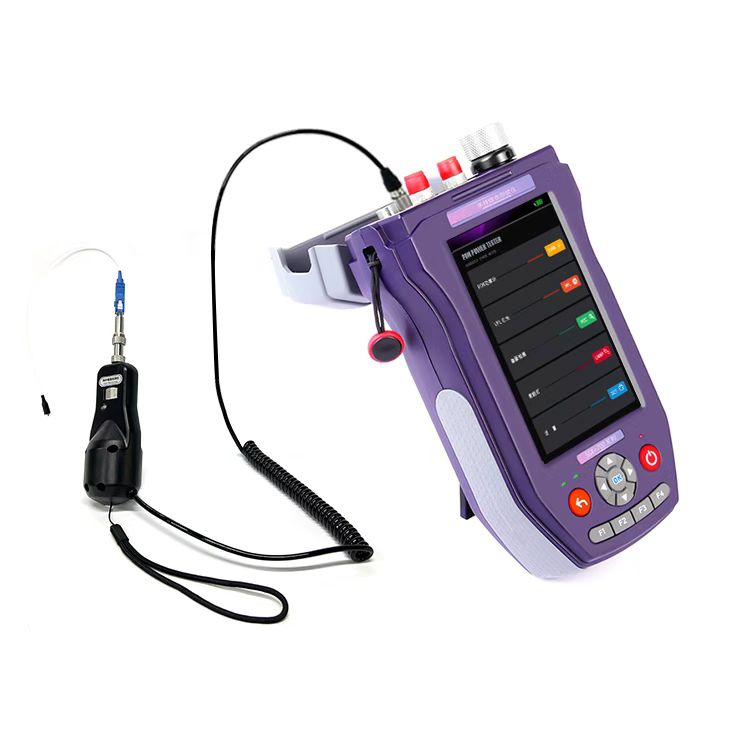

FiMAX2437 XG-PON综合测试仪集合了FTTx/PON功率计、光纤端面检测仪、光源、红光源，是一台多用途光纤测试仪。这台设计紧凑的XG-PON综合测试仪是理想的线路测试装备，可用于测试、开通和维护所有类型的FTTx/PON网络。采用通过模式测试，可同时测试语音、数据信号，同步显示下行1490/1577nm和上行突发模式1270/1310nm光功率。
FiMAX2437 XG-PON综合测试仪适用于验证、开通和维护BPON、GPON、EPON，并支持下一代高速PON技术-10G PON，如XG-PON和10G EPON网络。
特征
■ 采用通过模式测试可选波长的PON网络光功率；
■ PON网络测试，包括1270/1310/1490/1577nm;
■ 突发信号测试，针对上行波长1270nm和1310nm;
■ 内置跳线显微镜：通用φ2.5/1.25mm光纤接口适配器；
■ 内置光源：1310/1550nm双波段光源(可选);
■ 内置VFL:650nm红光源，测试距离10km(可选);
■ 自动“PASS/FAIL”光纤端面检测，可扩展外部探头；
■ 轻松生成专业的光纤测试报告文件；
技术参数
| X G – P O N 功 率 测 试 | |||
| 连接器类型 | FC/UPC | 光纤类型 | SM9/125μm |
| 插入损耗 | s1.5dB | 隔离度 | >40dB |
| 探测器类型 | nGaAS | 显示分辨率(dB) | 0.01 |
| 测量范围 | 1270±10nm:-35~+10dBm;1310±10nm:-35-+10dBm; 1490±10nm:-40~+12dBm;1577±10nm:-40~+12dBm; |
||
| 光纤端面测试 | |||
| 图像放大率 | 200X | 对焦方式 | 手动 |
| 视频信号格式 | PAL | 储存温度 | -20-50℃ |
| 功耗 | 3W | 供电方式 | 5V2A,type-c接口 |
| 显示器 | 5″TFT | 工作时间 | >8h |
| 储存 | 可插U盘 | 电池 | 四节18650/聚合物锂电池 |
| 显示分辨率 | 800*480 | 使用温度 | -10-50℃ |
| 接口类型 | 活动接口，FC/SC/ST/通用φ2.5mm/通用φ1.25mm等适配器 | ||
| 端面测试 | 支持内置和外置端面检测， 一键切换 | ||
| 光 源 测 试 ( O L S ) 可 选 | |||
| 测试波长 | 1310/1550nm双波段 | 波段宽度 | -20dB<0.5 nm |
| 可选波长 | 850/1300nm、1310/1490nm | 输出功率稳定性(小时) | C=+/-0.2 dB |
| 波长精度 | +/-10 nm | 输出功率 | >=0.25mW |
| 光学输出接口 | FC/PC | 波段宽度 | -3dB<1nm |
| 红 光 测 试 ( V F L ) 可 选 | |||
| 工作波长 | 650±10nm | 通道数 | 单通道 |
| 最大输出光功率 | 10 mw | 连接器类型 | FC/PC |
