产品介绍
运营商、铁路、石油管道、部队、电力通信等光传输网络庞大复杂，其无源、铺设范围广、隐蔽、承载业务多元化等特点给光纤哑资源的管理和维护带来了巨大挑战；同时随着通信工程的大量迁改、光纤通信系统上的资料和实际情况严重脱节；在遇到紧急故障时，查找真实的路由和故障点，只能通过打开每个井盖来排除，维护人员维护排障工作非常困难。

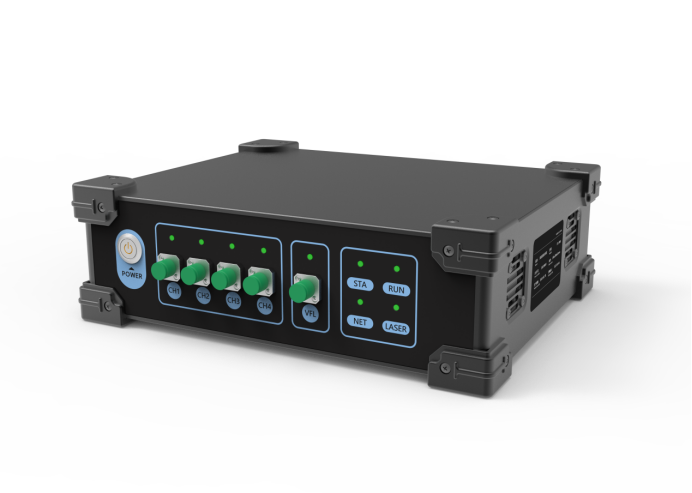

ORL-5000光缆径路智能诊断仪采用分布式光纤振动传感原理，将通信光缆变身为微振动传感器，光缆的任一位置均可感知周围的震动信息。当敲击目标光缆上方的地面或者井盖时，振动会传递至光缆，ORL-5000可以精确识别敲击事件，对敲击位置进行精确定位，并将测试数据同步至工作人员的手持终端。
ORL-5000光缆径路智能诊断仪，可对地埋光缆、管道光缆进行查找和定位，实现光缆接头盒、断点位置、光衰的具体位置数据生成，提供光缆线路和管道施工防护支持服务，提高光缆线路维护巡护人员工作效率，全面掌握光缆状态。
特征
■ 适用于光纤通信工程的设计、竣工验收、故障排查、资源核查等各个环节对光缆路由数据的诉求；

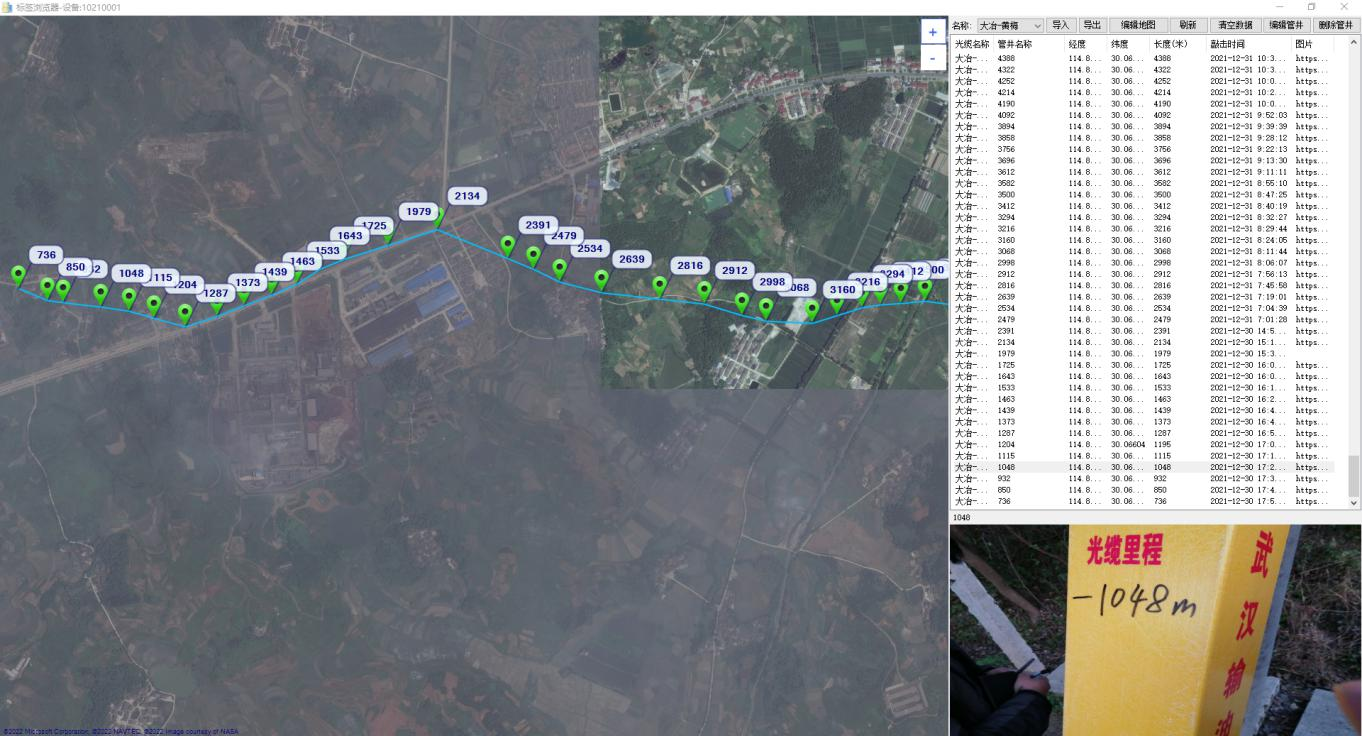

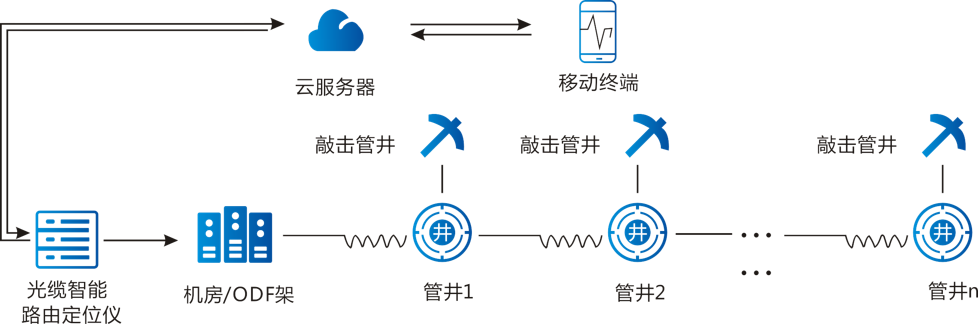

■ 从机房ODF架接入光缆，实时采集微振动信号和GPS位置信息上传云端，最终传递至现场工作人员的手持终端上，工作人员只需敲击井盖即可确认光缆是否经过该管井。可应用于日常光缆资源设计、竣工验收以及路由精标等环节。无需组队，无需开井，无需抬缆，1人1锤1终端1分钟锁定光缆路由信息；
■ 克服传统OTDR的弱点（使用OTDR找到断点的距离，但是不知道故障点的确切位置，也不知道方向。），除了可以看到故障点距离外，敲击井盖时还可以定位敲击距离， 从而确定光缆走向，准确、快递、精确定位故障点，快速完成光缆抢修工作；
■ 可以通过叠加光开关，实现大范围多光缆的实时在线监控，及时发现故障点，主动管控，避免运营风险，变被动告知为主动监控，实现光缆哑资源的全过程运维和管理；
■ 部署ORL-5000光缆径路智能诊断仪，与现有资源管理系统对接，可以实现对光缆哑资源的数据收集和管理利用；
技术参数
【一般特性】
| 业务接口 | |
| 光纤接口 | FC/APC 4路 |
| 红光源 | FC/APC 1路 |
| Sim卡接口 | 4G Sim卡槽一个 |
| USB数据端口 | USB2.0接口，2个 |
| SD卡接口 | 存储SD卡接口1个 |
| 以太网接口 | 1个 |
| 其他接口 | |
| 尺寸和重量 | ORL-5000：250x 200x 75 mm；3kg |
| 温度 | 工作温度：0°C到40°C；存储温度：-10°C到60°C |
| 相对湿度 | 0%到95%（非冷凝） |
| 电池和供电 | |
| 电池 | 充电式
工作时间：5小时（典型值） 充电时间：<6小时（典型值）（25°C） |
| 供电 | 输入：100至240V（交流），50Hz/60Hz，2A
输出：24V，3.75A |
【技术规格】
| 型号 | ORL-5000 | |
| Φ-OTDR | 工作波长 | 1550 ±20nm |
| 探测距离 | 50km | |
| 定位精度 | ±2m | |
| 光通道数 | 4 | |
| 灵敏度 | <0.1nε@5-100Hz | |
| 动态范围 | 18dB | |
| 工作模式 | 连续 | |
| 接口类型 | FC/APC | |
| OTDR | 动态范围 | 40/39dB |
| 工作波长 | 1310/1550 ±20nm | |
| 脉冲 | 3, 5, 10, 30, 50, 100, 275, 500, 1000, 5000, 10000, 20000 ns | |
| 测量长度 | 0 – 200km | |
| 事件盲区 | ≤5m | |
| 衰减盲区 | ≤10m | |
| 采样分辨率 | 0.03 – 1 m | |
| 采样点 | 256000 | |
| 衰耗分辨率 | 0.001dB | |
| 线性度 | ±0.03 dB/dB | |
| 接口类型 | FC/UPC | |
| 红光源
（选件） |
波长 | 650 ±20nm |
| 输出功率 | +10 dBm | |
| 输出模式 | CW, 2Hz | |
| 光功率计（选件） | 波长范围 | 780 to 1800nm |
| 校准波长 | 850,1300,1310,1490,1550,1625nm | |
| 测量范围 | +10 – -60 dBm | |
| 分辨率 | 0.01dB | |
| 光源
（选件） |
工作波长 | 1310/1550 ±20nm |
| 输出功率 | >-4 dBm | |
| 输出模式 | CW, ,270Hz,330Hz,1KHz,2kHz | |
| 激光安全 | IEC 60825-1：2007：CLASS 1
21 CFR 1040.10 |
|
【订货信息】
| 型号 | 产品名称 |
| ORL-5000 | 光缆径路智能诊断仪（光缆路由故障智能定位仪） |
| 标准配件 | |
| 1 | 电源适配器 |
| 2 | 仪表箱 |
| 3 | 光纤跳线 |
| 4 | 用户手册 |
| 5 | 合格证/保修卡 |
| 6 | 光纤清洁器 |
| 7 | FC法兰 |
