产品介绍

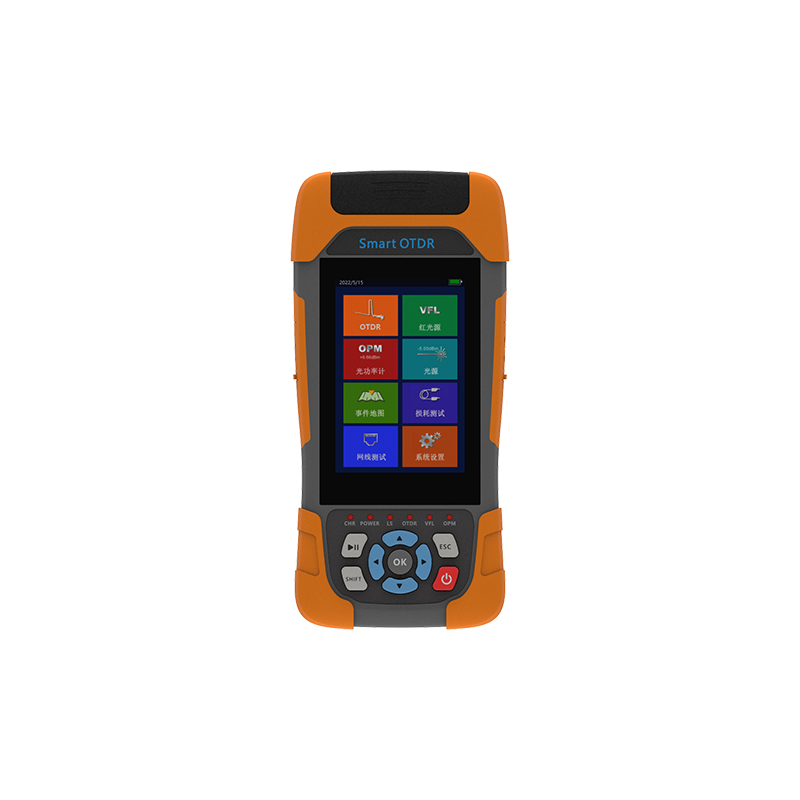

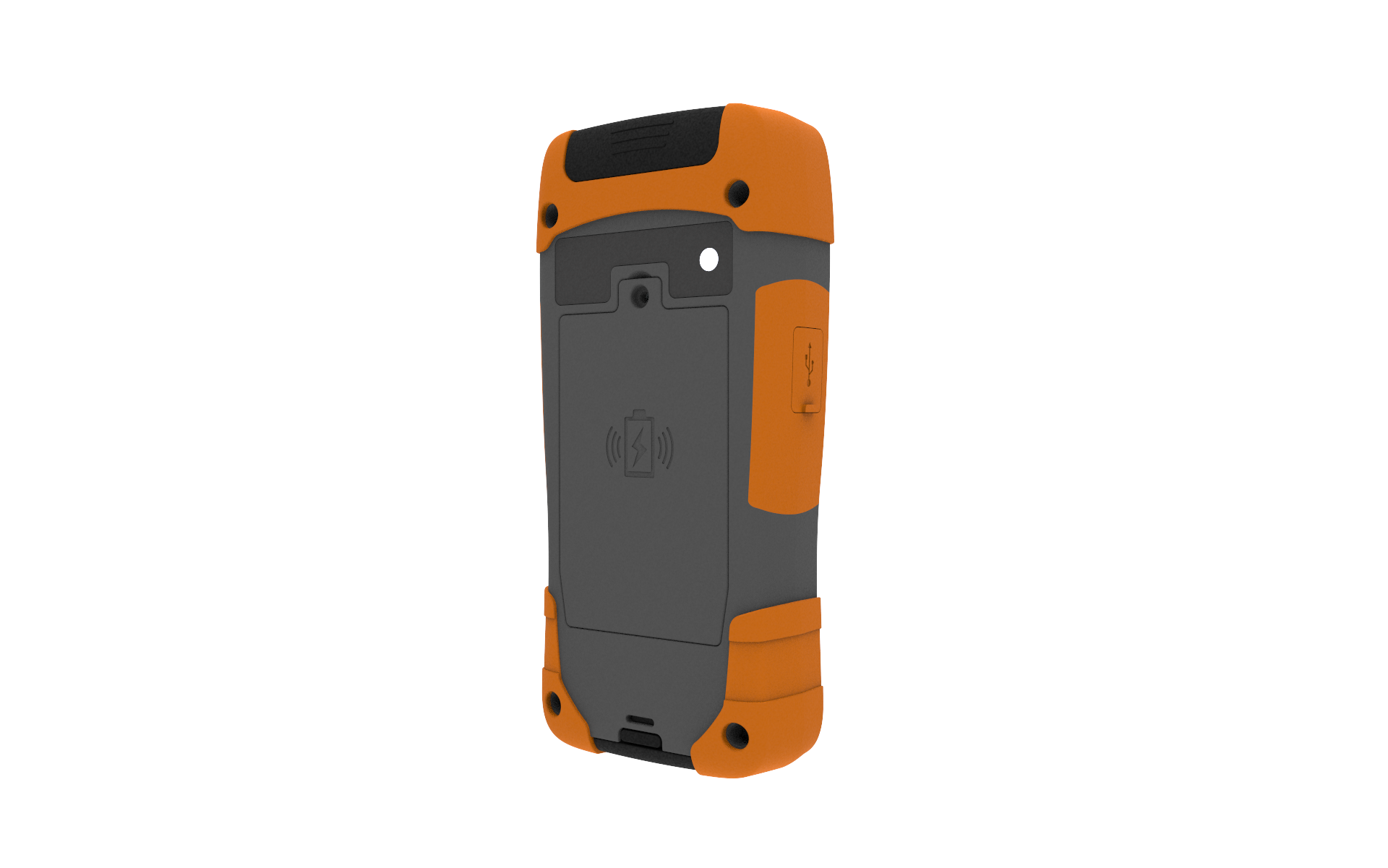

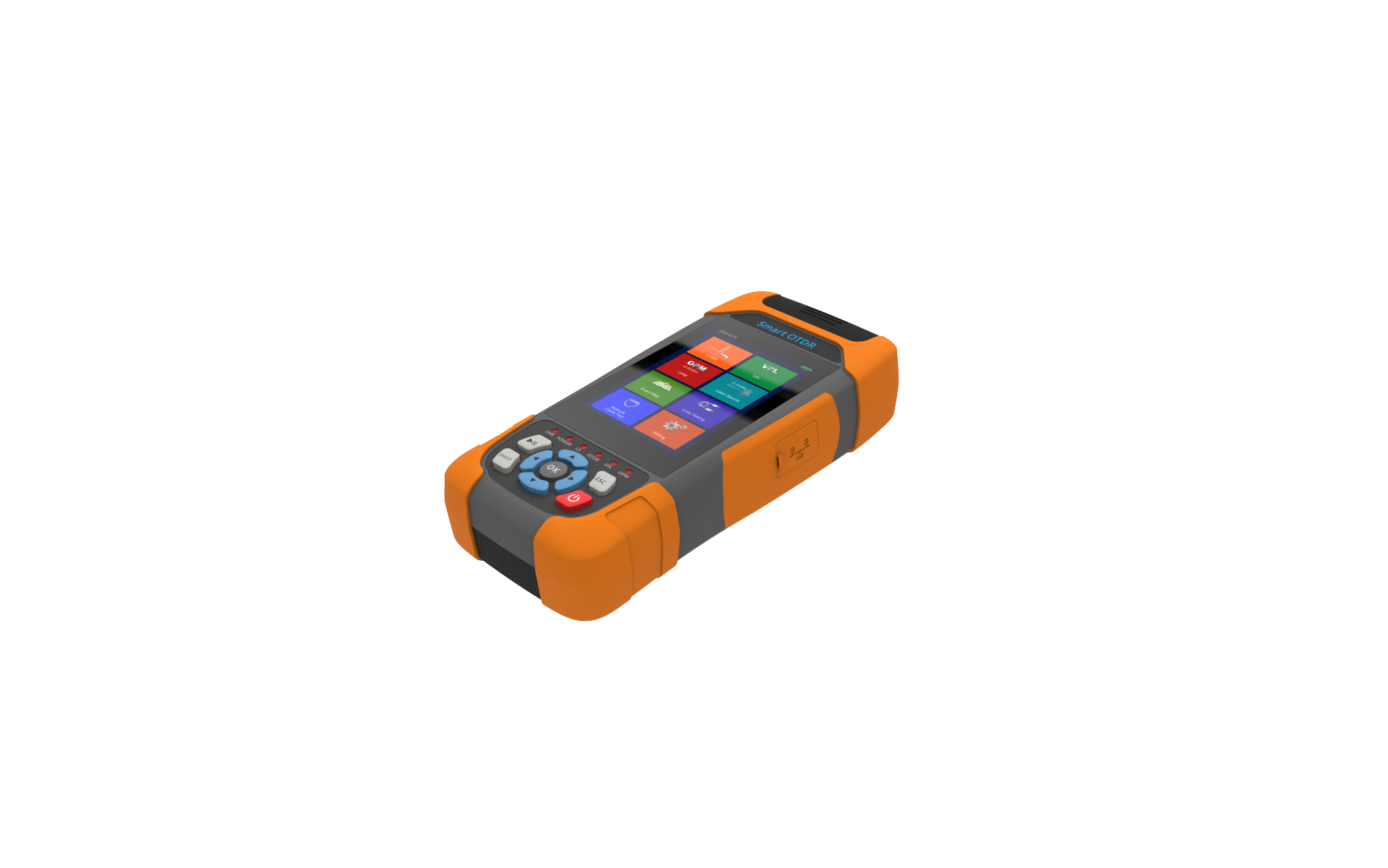

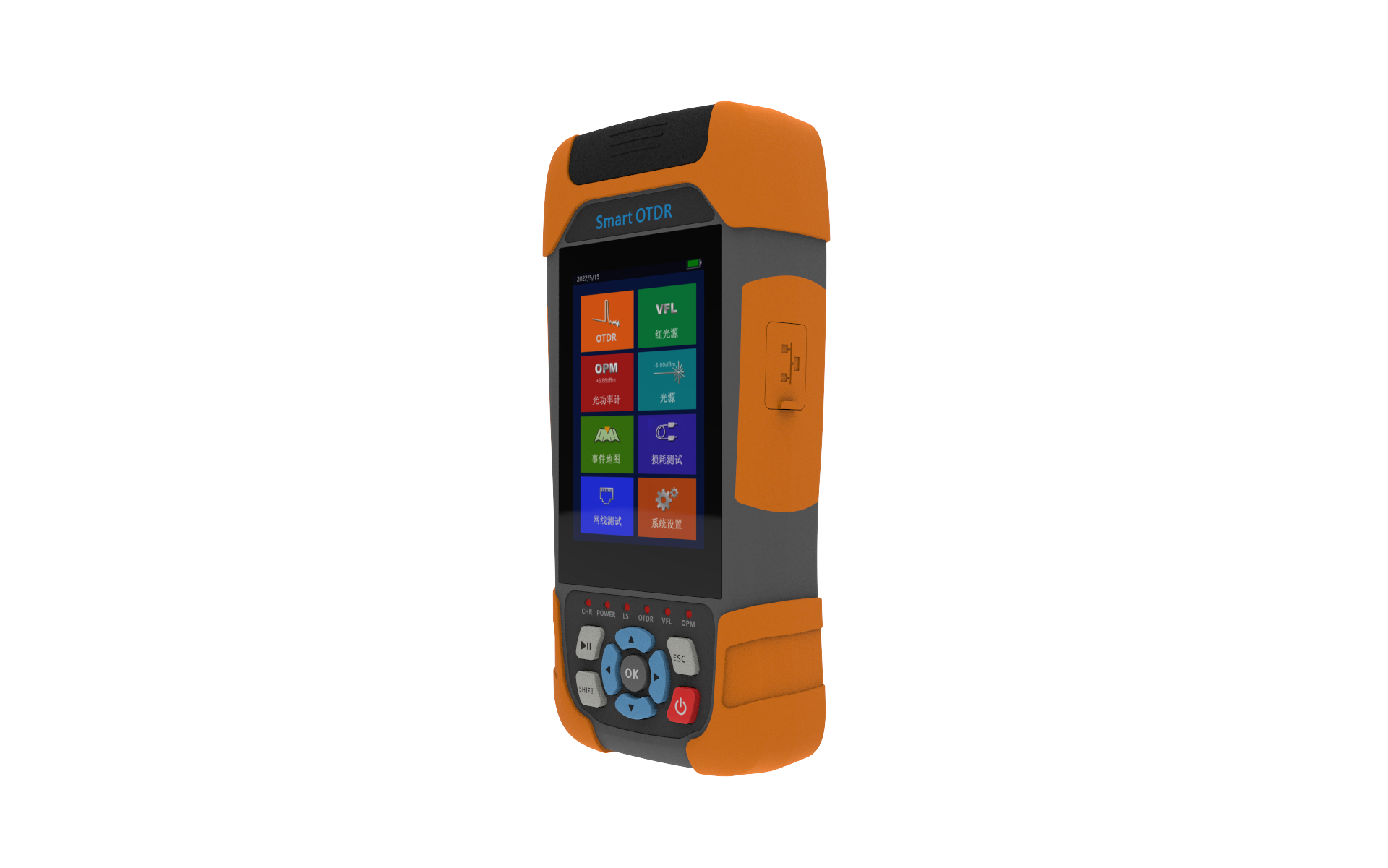

Smart系列光时域反射仪，采用3.5寸彩色 电容触摸屏， 操作简单，集成有OTDR、事件地图、稳定光源、光功率计、 红光源、网线线序测试、寻线和照明等八大功能，简单的参数设置，智能的测量，使得操作更加简单高效。机型小巧轻便，方便携带 。支持无线充电功能，大容量电池保证 10小时超长时间测量和20小时的超长待机，为野外测试作业提供保障。
特征
■ 3.5寸彩色液晶屏，支持电容触摸屏；
■ 最短可以测量2.5米跳线；
■ Type-C USB口充电，可支持无线充电 ；
■ 掌上型设计，小巧轻便；
■ 大容量电池，20小时超长续航能力；
■ 隐藏式光口，防震抗摔；
■ 多功能一体：OTDR/稳定光源/红光源/光功率计/网线线序测试/寻线/照明；
技术参数
| 光时域反射仪 | ||||||
| 型号 | OTS1000-D24 | OTS1000-SF1 | OTS1000-SF2 | OTS1000-SF3 | OTS1000-SF4 | OTS1000-SF5 |
| 波长 | 1310/1550±20nm | 1 3 10±20nm | 1550±20nm | 1610±20nm | 1625±20nm | 1650±20nm |
| 动态范围 | 24/22d B | 24d B | 22d B | 22d B | 22d B | 22d B |
| 光纤类型 | G .652D | |||||
| 事件盲区 | 2 . 5 m | |||||
| 衰减盲区 | 8 m | |||||
| 测量量程 | 100m/500m/1 km/2 km/5 km/10km/20km/40km/60km/90km | |||||
| 脉宽 | 5 ns/10ns/20ns/50ns/100ns/200ns/500ns/1 us/2 us/5 us/10us | |||||
| 测量精度 | ± (1 m+取样 间隔+0.005%X测量范 围) | |||||
| 线性度 | ±0 .2d B/dB | |||||
| 采样点数 | 最大采样点数：20000 | |||||
| 采样分辨率 | 25cm~8 m | |||||
| 损耗分辨率 | 0 .001d B | |||||
| 距离分辨率 | 0 .001m | |||||
| 折射率 | 1 .0000~2 .0000 | |||||
| 反射精度 | ±3d B | |||||
| 文件格式 | 标准SOR文件格式 | |||||
| 激光安全等级 | C lass 3B | |||||
| 环境温度/湿度 | 工作环境温度：- 10℃~50℃ 存储环境温度：-40℃~+70℃ 湿度：0~90%不冷凝 | |||||
| 尺寸/重量 | 尺寸： 17cmX12cmX3cm 重量：340g | |||||
| 功率计 | 光源 | 其它 | |||
| 校准波长 | 850/ 1300/ 1310/ 1490/ 1550/ 1625/ 1650nm | 波长 | 同OTDR输出波长 | 红光源 | ≥10mW |
| 测量范围 | A:-70~+10d B m B:-50~+26d B m | 激光器类型 | FP – LD | 网线测试 | 线序/寻线 |
| 频率识别 | 270Hz/330Hz/ 1 k Hz/2 k Hz | 输出功率 | -5d B m±2dB (可调) | 电池 | 4000mA h/3 .7V |
| 不确定度 | ±5% | 不确定度 | ±5% | 充电器 | USB充 电 |
| 光连接器 | 万能头FC/SC/ST | 光连接器 | FC/SC/ST (可互换) | 存储 | 内部： ≥1000条 ，外部： 支持SD卡 |
