产品介绍

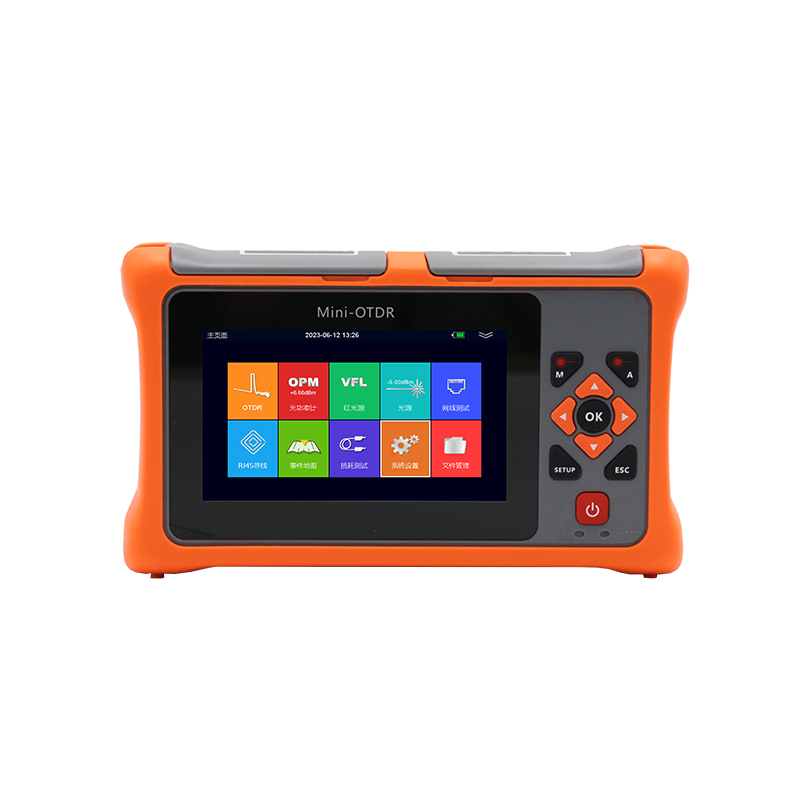

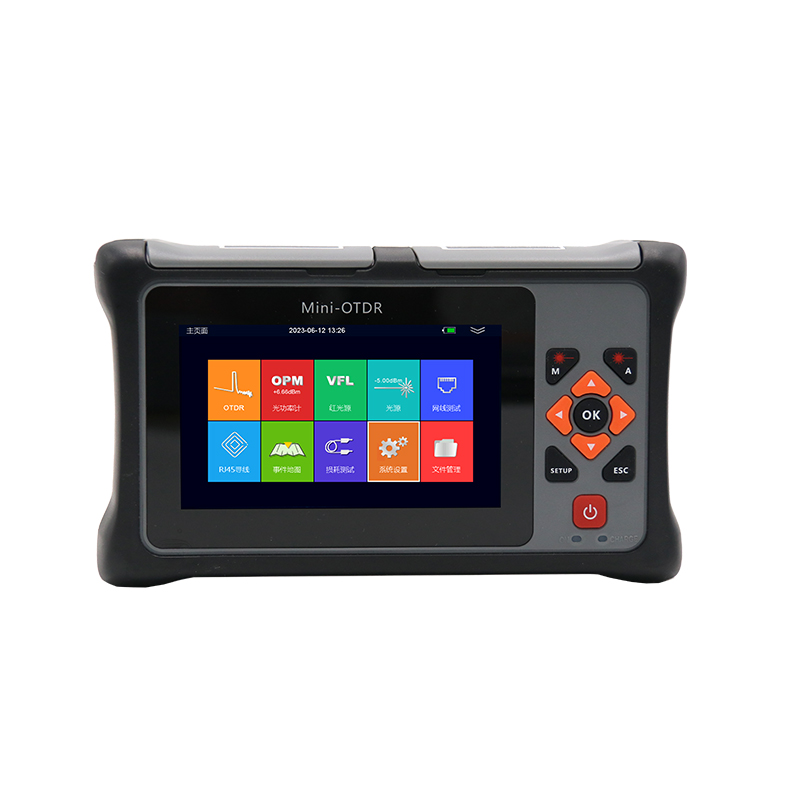

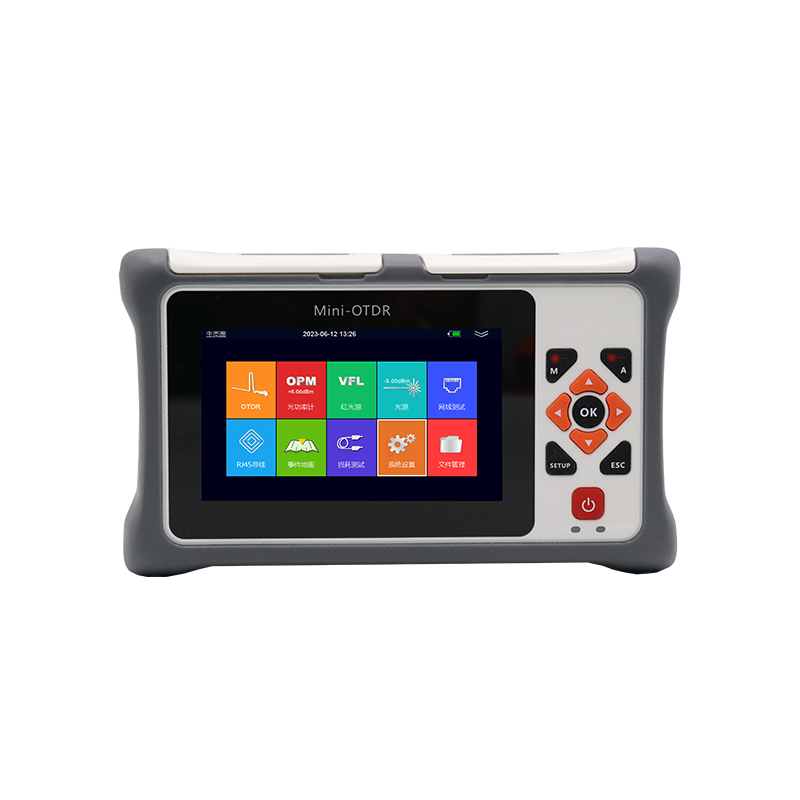

OTS 1100系列光时域反射仪，采用4.3寸彩色 电容触摸屏，操作简单，集成有OTDR、事件地图、稳定光源、光功率计、 红光源、网线线序测试、寻线和照明等八大功能，简单的参数设置，智能的测量，使得操作更加简单高效。机型小巧轻便，方便携带。大容量电池保证8小时超长时间测量和15小时的超长待机，为野外测试作 业提供保障。
OTS 1100系列OTDR主要用于测量各种光纤光缆的长度，损耗,平均损耗，回波损耗，连接质量等，具备自动的光保护功能，防止打坏光模块。带滤波器型号的，可支持在线测试，最大在线光功率-2dBm。可广泛使用于光纤通信系统的工程施工、故障抢修、光纤线路维护，工程验收、光纤光缆的研制和生产等领域。
特征
■ 4.3寸彩色液晶屏，支持电容屏触摸
■ 最短可以测量2.5米跳线
■ Type C USB口充电，支持U盘
■ 掌上型设计，小巧轻便
■ 大容量电池，10小时超长续航

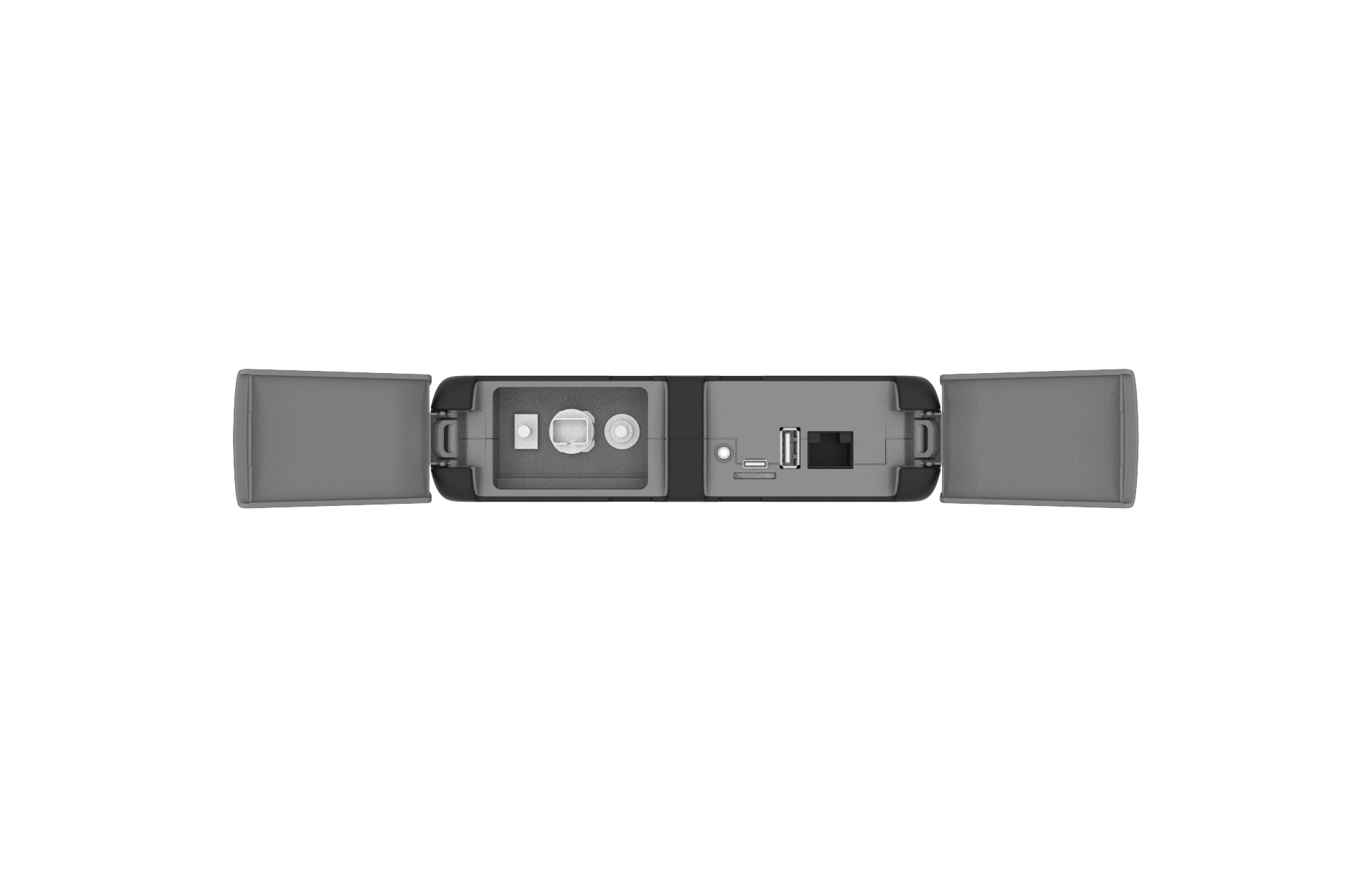

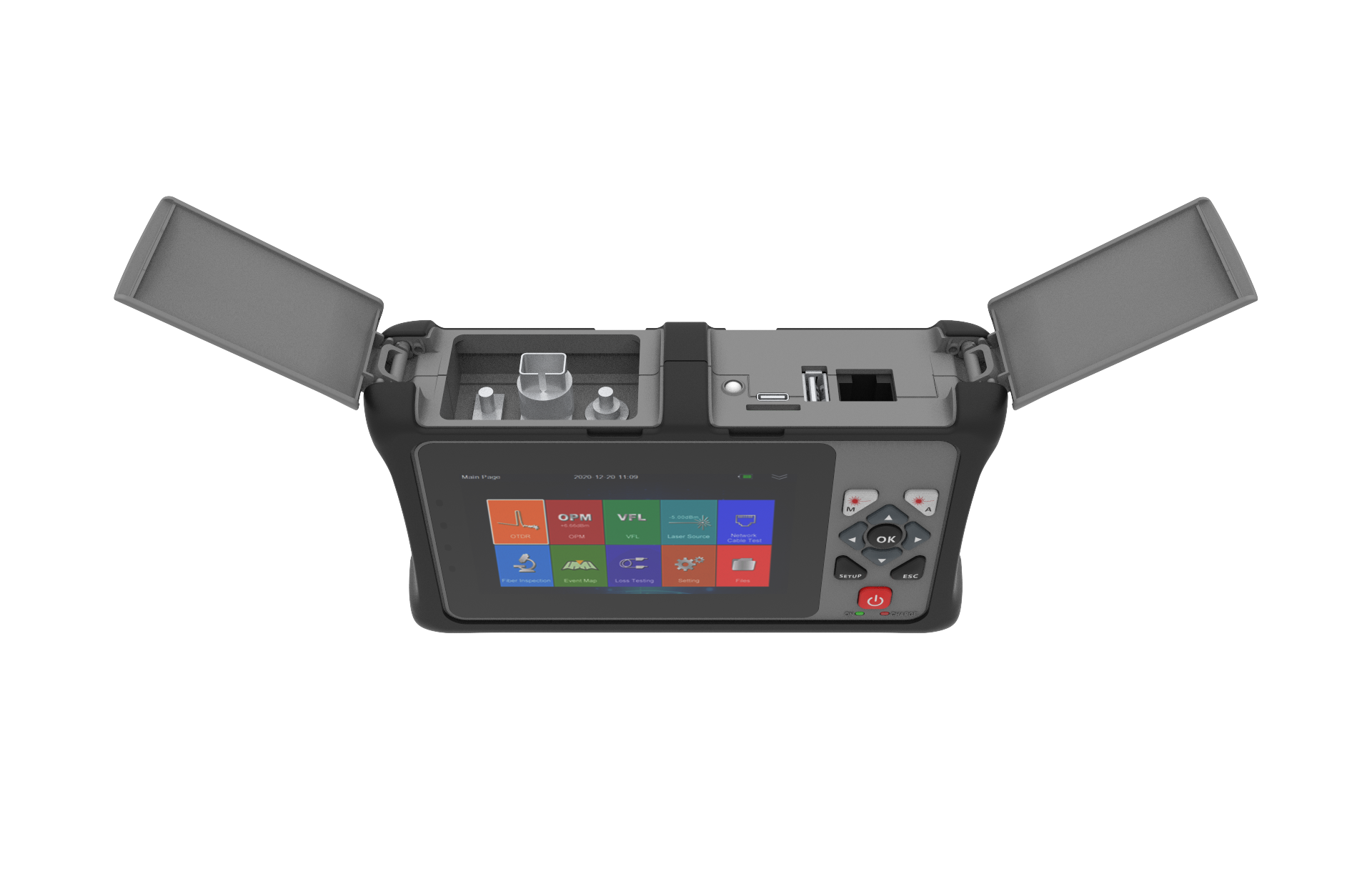

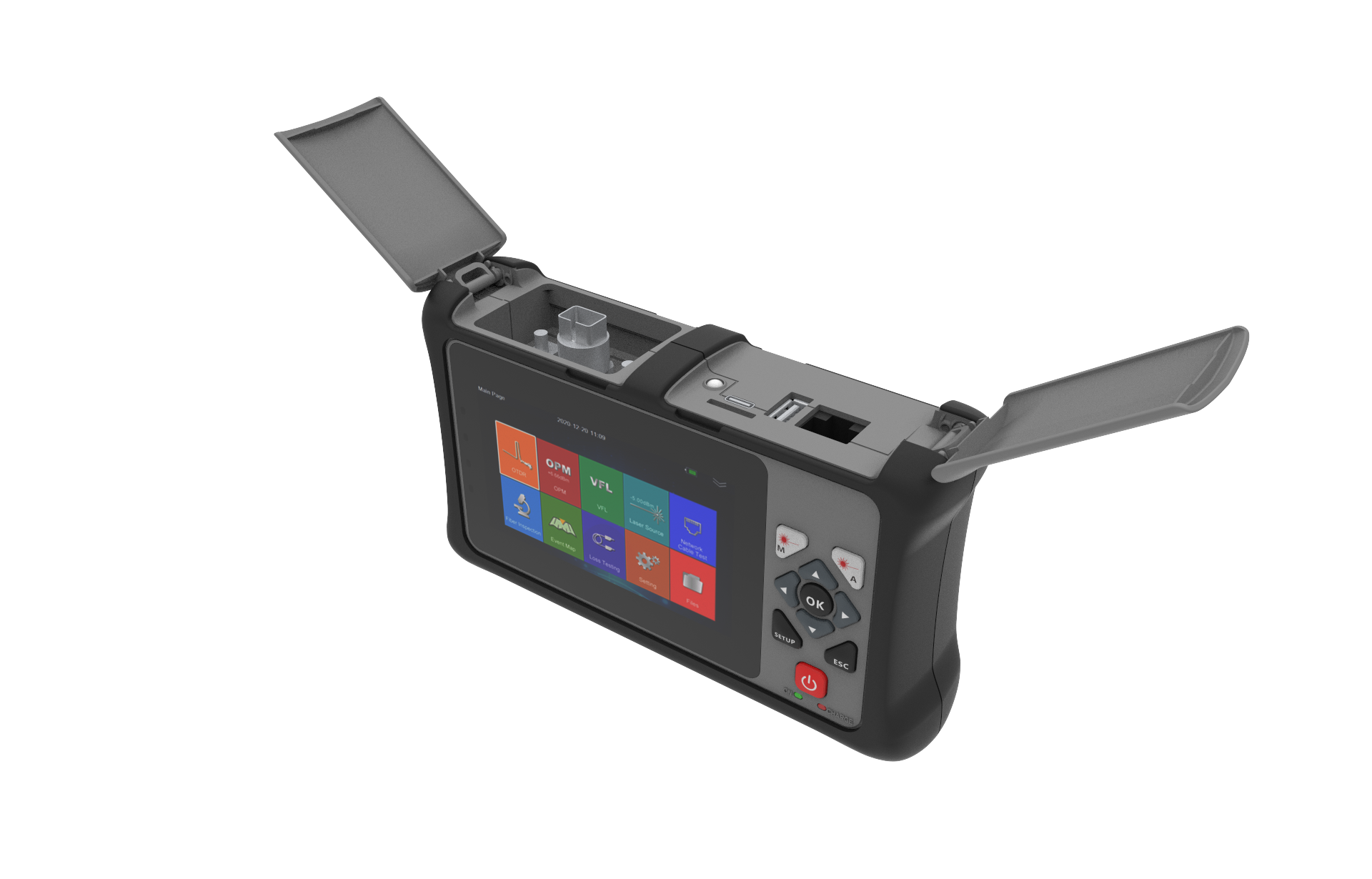

■ 隐藏式光口，防震防摔
■ 多功能一体，一表多用：OTDR/事件地图/功率计/光源/红光源/网线对线/寻线/照明
技术参数
| 光时域反射仪 | ||||||
| 型号 | OTS1100E | SF1 | SF2 | SF3 | SF4 | SF5 |
| 波长 | 1310/1550±20nm | 1310±20nm | 1550±20nm | 1610±20nm | 1625±20nm | 1650±20nm |
| 动态范围 | 24/22dB | 24dB | 22dB | 22dB | 22dB | 22dB |
| 光纤类型 | G.652D | |||||
| 事件盲区 | 1.5 m | |||||
| 衰减盲区 | 7 m | |||||
| 测量量程 | 100m/500m/1km/2km/5km/10km/20km/40km/60km/100km | |||||
| 脉宽 | 5ns/10ns/20ns/50ns/100ns/275ns/500ns/1us/2us/5us/10us | |||||
| 测量精度 | ± (1 m+取样 间隔+0.005%X测量范 围) | |||||
| 线性度 | ±0 .2dB/dB | |||||
| 采样点数 | 最大采样点数：20000 | |||||
| 采样分辨率 | 20cm~8m | |||||
| 损耗分辨率 | 0 .001dB | |||||
| 距离分辨率 | 0 .001m | |||||
| 折射率 | 1 .0000~2 .0000 | |||||
| 反射精度 | ±3dB | |||||
| 文件格式 | 标准SOR文件格式 | |||||
| 激光安全等级 | C lass 3B | |||||
| 环境温度/湿度 | 工作环境温度：- 10℃~50℃ 湿度：0~90%不冷凝； | |||||
| 尺寸/重量 | 尺寸： 175x105x45mm / 重量：480g（包含电池） | |||||
【其他参数】
| 功率计 | 光源 | 其它 | |||
| 校准波长 | 850/1300/1310/1490/1550/1625/1650nm | 波长 | 同OTDR输出波长 | 红光源 | ≥10mW |
| 测量范围 | A:-70~+10dBm B:-50~+26dBm | 激光器类型 | FP – LD | 网线测试 | 线序/寻线 |
| 频率识别 | 270Hz/330Hz/ 1kHz/2kHz | 输出功率 | -5dBm±2dB (可调) | 电池 | 5200mAh/3 .7V |
| 不确定度 | ±5% | 不确定度 | ±5% | 充电器 | Type C充电 |
| 光连接器 | 万能头FC/SC/ST | 光连接器 | FC/SC/ST (可互换) | 存储 | 内部： ≥1000条， 支持SD卡 |
